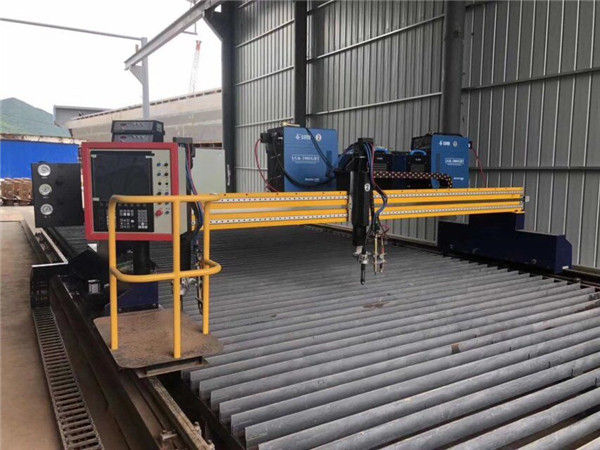

Гантри плазмалық кесу машинасы 3мх8м
Негізгі ақпарат

Модель №: 3MX8M
Кесетін газ: оттегі + ацетилен немесе пропан
CNC жүйесі: Beijing Start CNC
Мотор және драйвер: Stepper&Nbsp;Мотор және драйвер
Бағдарламалық жасақтама: Fastcam бағдарламалық жасақтамасы
Қозғалыс дәлдігі: әр қадамға 0,01 мм
Жүргізу режимі: сызықты бағыттаушы және тірек механизмі
Кескіш алауды салқындату әдісі: ауаны салқындату немесе суды салқындату
Ток: 30-400А плазмалық кескіш көзі
Жеткізу уақыты: 7 күн
Nest бағдарламалық құралы: Fastcam
Техникалық сипаттамасы: 3000X8000MM



Мүмкіндіктер

1. Кесу жылдамдығы мен сапасын қамтамасыз ету үшін барлық дәнекерленген құрылым, тіректі және сызықты бағыттаушы жетегі бар Y, X осі, электрлік автоматты көтеруі бар Z осі.
2. Майлау жүйесі, түтін шығару жүйесі және шаңнан қорғайтын машина. 3. Орнату өте қарапайым, CAD графикасының барлық түрін U-диск арқылы жүйеміз тікелей оқи алады. Бағдарламалық құрал графиканы автоматты түрде өңдеуге болады.
4. Collocated Udisk интерфейсі және CAD сызбасына арналған кесу кодын автоматты түрлендіру бағдарламалық құралы, CAD сызбасын U-дискі арқылы кескішке тікелей енгізуге болады.
5. Әр операция бойынша кеңестер кез келген уақытта экранда көрсетіледі, сондықтан операторлар біздің жүйені оқытусыз немесе нұсқауларды оқымай -ақ пайдалана алады.
6. Әр түрлі ақауларға арналған индикатор шамдары. Диагностика бір қарағанда түсінікті, техникалық қызмет көрсету ыңғайлы және жылдам.
7. Факел кареткасында қозғалысты басқару үшін қажетті пернелер бар, сондықтан оператор алауды дұрыс орынға оңай жылжыта алады.
8. Үзіліс нүктесі немесе қуат үзілуі, жад функциясы.

Параметр

Аты Gantry CNC кесетін станок
Модель3000×6000×13000×6000×1А3000×6000×1+1А
Кесу түрлеріОттекті отынПлазмаОттегі-отын және плазма
ҚұрылымПортальды, қос жетек
Жол аралығы және бағыттаушы рельс3000×6000мм
Тиімді кесу өлшемі2400×4500мм
БерілісіБойлық және көлденең негізгі арбалар: тартпа және пинион Көлденең жүк арбасы: болат белбеу
Түтік беруКөлденең: Өнеркәсіптік пластикалық сүйреу тізбегі;

Бойлық: ілулі шығырлар немесе жерге тұйықтау тізбегі

Кесу қалыңдығы6-150 мм жұмсақ болат



2-40 мм жұмсақ болат, SS, жез, алюминий және т.б. (плазма сыйымдылығына байланысты)Оттекті отын 6-150 мм;

Плазма: плазма сыйымдылығына байланысты;

Алау №1 (2 - опция)1 (2 - опция)2
Алаудың биіктігін бақылау (THC)Моторлы алауды басқару (CAP auto THC опциясы)Автоматты THC доғалық кернеу



Плазмалық кесуге арналған доғалық кернеу автоматты THC

Оттегімен кесуге арналған моторлы алауды басқару
